Besivystančioje pramoninės automatikos srityje patikimo, saugaus gedimo ir didelio ciklo įjungimo paklausa ir toliau auga. Inžinieriai ir sistemų integratoriai nuosekliai vertina įvairias paleidimo technologijas, kad pasiektų tikslų vožtuvo moduliavimą. Tarp jų,pneumatinė pavaradėl būdingo paprastumo, greito reagavimo ir atsparumo sprogimui charakteristikų išlieka kertinis akmuo kritinėms reikmėms. Šiame straipsnyje nagrinėjamos naujausios techninės tendencijos, našumo standartai ir kokybės užtikrinimo protokolai, formuojantys šiandieninę rinką.
Skirtingai nuo elektros ar hidraulinių alternatyvų, ši technologija nereikalauja elektros laidų veikimo vietoje, todėl ji idealiai tinka naftos chemijos, kasybos ir dujų perdavimo įrenginiams. Kibirkšties rizikos nebuvimas ir gebėjimas atlaikyti didelius temperatūros svyravimus yra reikšmingi eksploatavimo pranašumai. Be to, modulinė konstrukcija modernuspneumatinė pavaraleidžia lengvai integruoti ribinius jungiklius, solenoidinius vožtuvus ir padėties reguliatorius, todėl galima atlikti pažangią diagnostiką ir atlikti dalinį eigos testavimą be sistemos išjungimo.

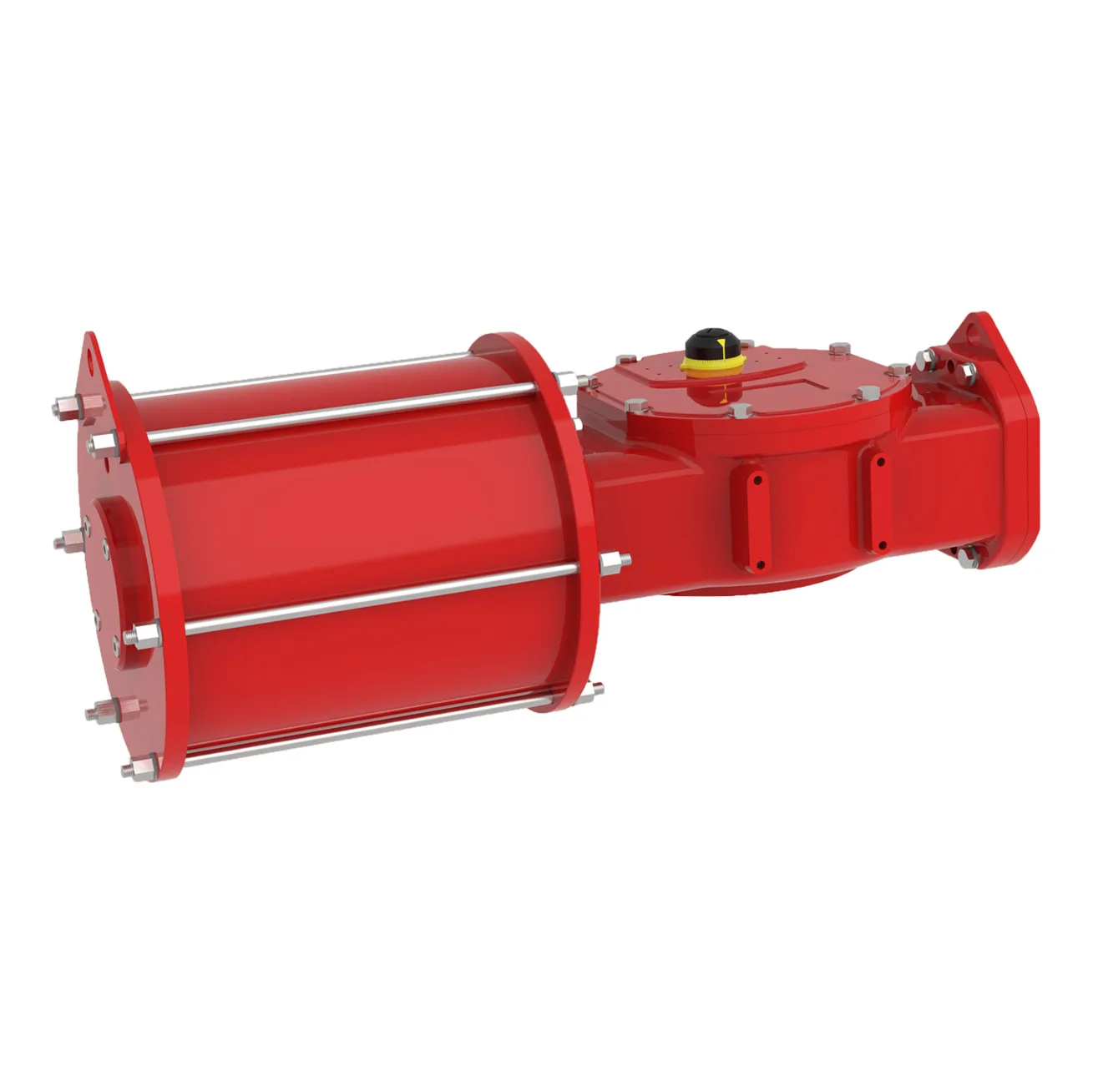

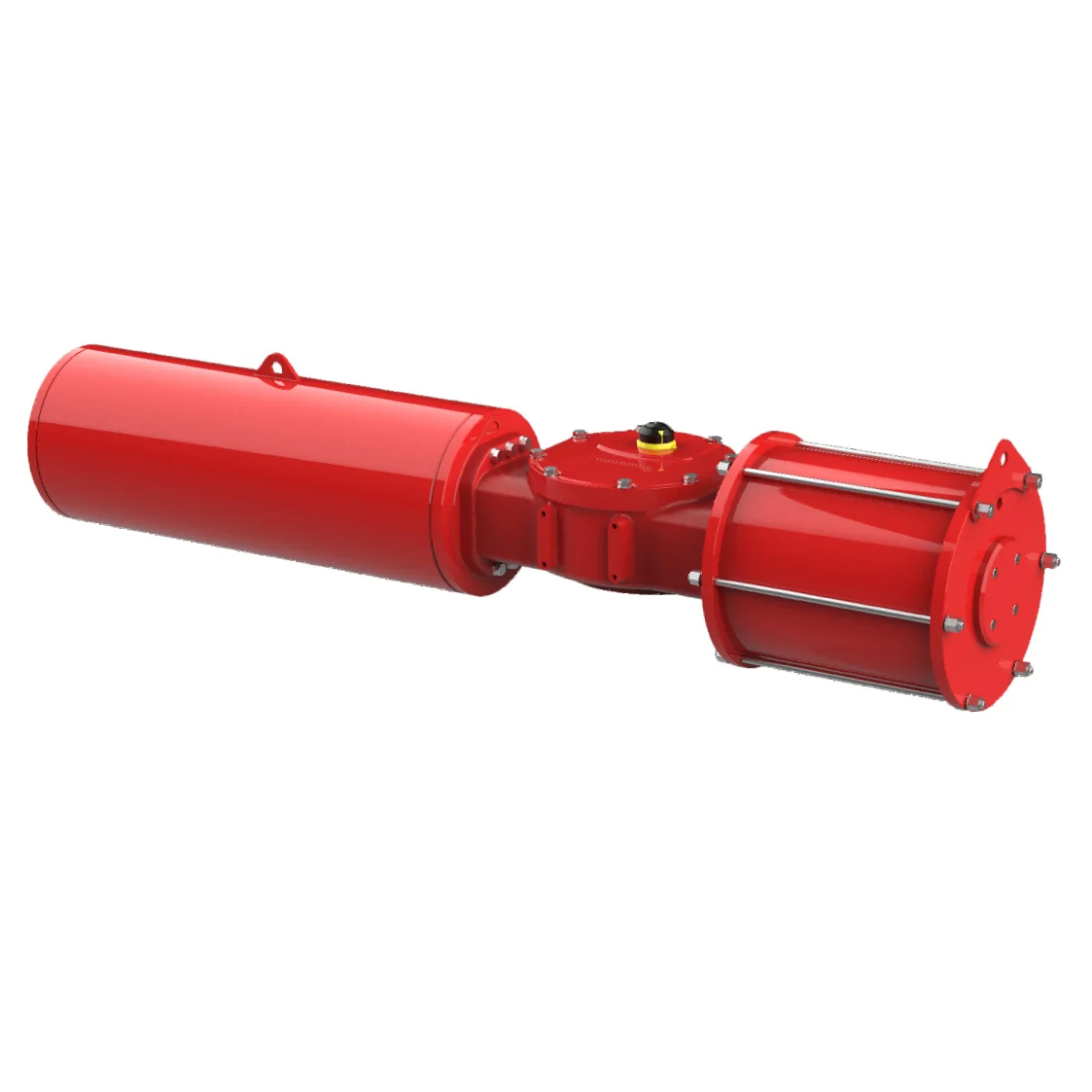

Rinkdamiesi įjungimo sprendimus nuolatiniam darbui, galutiniai vartotojai daugiausia dėmesio skiria angos apdailai, sandariklio medžiagų suderinamumui ir sukimo momento išvesties pastovumui. Dėl linijinių sukimo momento charakteristikų ir kompaktiško ploto dominuoja krumpliastiebio konstrukcijos. Tuo tarpu „scotch-yoke“ mechanizmai užtikrina didesnį sukimo momentą didelio skersmens ketvirčio apsisukimo vožtuvams. Siekdami užtikrinti ilgaamžiškumą, gamintojai turi įdiegti griežtą medžiagų atsekamumą ir atlikti funkcinius testus realiuoju laiku. Dėl prastai pagaminto įrenginio gali nutekėti sėdynė, stiebai gali nutrūkti ir neplanuotos prastovos.
Dabartiniai pramonės standartai reikalauja, kad kiekvienas įjungimo įtaisas būtų išbandytas slėgio, ciklo patvirtinimas ir aplinkos sandarumo patikrinimas. Pažangios gamybos įmonės dabar naudoja kompiuteriu valdomus bandymų stendus, kuriuose registruojamas sukimo momento nuokrypis, eigos tiesiškumas ir oro suvartojimo metrika. Tokios procedūros atitinka ISO 5211 montavimo matmenis ir VDI/VDE 3845 priedų sąsajas, užtikrindamos sukeičiamumą tarp skirtingų gamintojų vožtuvų. Be disciplinuotos kokybės valdymo sistemos negalima užtikrinti nuoseklumo, ypač didelės apimties gamybos scenarijuose.
Toliau pateiktoje lentelėje išryškinamos trijų plačiai naudojamų veikimo principų skiriamosios savybės. Akivaizdu, kad kiekviena technologija tarnauja skirtingoms eksploatacinėms sritims, tačiau pneumatinė kategorija siūlo geriausią greičio, saugos ir bendrų nuosavybės sąnaudų balansą moduliavimo ir įjungimo/išjungimo reikmėms sprogioje aplinkoje.
| Įjungimo tipas | Energijos šaltinis | Tipiškas atsako laikas | Tinkamumas pavojingoms zonoms | Priežiūros sudėtingumas |
|---|---|---|---|---|
| Pneumatinis krumpliastiebis | Suslėgtas oras / inertinės dujos | Greitas (mažiau nei pusė sekundės) | Puikus (iš esmės saugus) | Žemas (keičiami sandarikliai) |
| Elektrinis motorizuotas | AC/DC maitinimas | Lėtas ar vidutinio sunkumo | Reikalingas sprogimui atsparus korpusas | Vidutinis (greičių dėžė, variklis) |
| Hidraulinis | Suslėgtas aliejus | Nuo vidutinio iki greito | Geras (be kibirkščių) | Didelis (skysčių užteršimo rizika) |
Pramonės 4.0 iniciatyvos paskatino gamintojus įdėti bekontakčius magnetinius jutiklius ir belaidžio ryšio modulius tiesiai į pavaros mechanizmų korpusus. Šie patobulinimai įgalina nuotolinį eigos stebėjimą, realiojo laiko sukimo momento tendencijas ir nuspėjamus priežiūros įspėjimus. AS sąsajos ir IO-Link protokolų integravimas sumažina laidų sudėtingumą, o paskirstytoms valdymo sistemoms pateikia smulkius veikimo duomenis. Nepaisant to, pagrindinis mechaninės konversijos patikimumas - nuo oro slėgio iki sukimosi momento - išlieka pagrindinis skirtumas. Netgi sudėtingiausia elektronika negali kompensuoti nepakankamo vidinio komponento tikslumo.
Atsparumas korozijai yra svarbiausias atviroje jūroje esančioms platformoms, nuotekų valymui ir cheminiam apdorojimui. Anoduoto aliuminio korpusai su epoksidine poliesterio danga yra įprasti pramoniniam naudojimui, o nerūdijančio plieno variantai (CF8M arba dvipusis) tinka agresyvioms terpėms. Viduje kietai anoduotos cilindro skylės kartu su mažos trinties PTFE impregnuotais stūmoklio kreiptuvais žymiai pailgina ciklo tarnavimo laiką. Aukščiausios kokybės vienetams atliekamas 500 000 ciklų patvarumo bandymas esant pilnai apkrovai, patvirtinant sandariklio vientisumą ir sukimo momento išlaikymą. Nestandartinės medžiagos sukelia ankstyvą gedimą ir kelia pavojų gamyklos saugai ir gamybos tikslams.
Teisingos specifikacijos neapsiriboja paprastomis sukimo momento lentelėmis. Inžinieriai turi atsižvelgti į dinaminius sukimo momento veiksnius: sėdynės trinties pokyčius dėl temperatūros, vamzdyno slėgio skirtumus ir senstančių vožtuvų saugos veiksnius. Apneumatinė pavarapaprastai reikalaujama, kad saugos riba būtų trisdešimt procentų didesnė už vožtuvo pertraukimo momentą. Be to, saugus veiksmas (spyruoklinis grįžimas prieš dvigubą veikimą) lemia valdymo schemą ir oro rezervuaro talpą. Per didelis dydis sukelia bereikalingas kapitalo sąnaudas ir lėtą glostymo greitį, o per mažas dydis lemia nepilną sėdėjimą arba prilipimą. Patyrusių gamintojų siūlomi skaičiavimo dydžio nustatymo įrankiai sumažina šią riziką, jei jų sukimo momento duomenys yra pagrįsti empiriniu patvirtinimu, o ne teoriniais skaičiavimais.
Norint nuosekliai teikti patikimus paleidimo sprendimus, komponentų atsekamumas nuo žaliavos iki galutinio surinkimo yra privalomas. Pirmaujantys gamintojai įgyvendina ISO 9001 sertifikuotus procesus, tačiau griežčiausi įrenginiai taip pat laikosi ISO 14001 aplinkosaugos standartų ir ATEX direktyvos dėl potencialių sprogių atmosferų. Kiekvienoje produkcijos partijoje turi būti dokumentais patvirtinti kietumo bandymai, dangos storio patikrinimas ir kalibruotos sukimo momento išėjimo kreivės. Be tokio sistemingo kokybės užtikrinimo, partijų keitimas tampa nepriimtinas svarbioms programoms. Konkrečiai, sandariklio griovelio matmenys ir stūmoklio stovo dantų geometrija reikalauja statistinio proceso valdymo, kad būtų galima išlaikyti pakeičiamumą ir nuotėkio vientisumą ilgesniais priežiūros intervalais.
Neseniai savivaldybės vandens filtravimo įrenginyje buvo modifikuota daugialypės terpės filtrų atgalinio plovimo sistema, kuri anksčiau dažnai gedo dėl drėgmės patekimo ir nepakankamo darbo ciklo rodiklių. Pertvarkius valdymo logiką, įrenginys pasuko ketvirtįpneumatinė pavaraišdėstymas su nerūdijančio plieno apdaila ir Viton sandarikliais. Naujoji konfigūracija pasiekė daugiau nei du milijonus ciklų be priežiūros įsikišimo, todėl neplanuotų gedimų skaičius buvo žymiai sumažintas. Šis realaus pasaulio pavyzdys pabrėžia, kaip svarbu pasirinkti paleidimo technologiją, kuri atitiktų konkrečios programos aplinkos iššūkius ir ciklo lūkesčius.
Tinkamas montavimas prasideda nuo švaraus, sauso ir sutepto suslėgto oro, atitinkančio ISO 8573-1 3 ar geresnę klasę. Drėgmės pernešimas pagreitina vidinę koroziją ir nuplauna tepimo plėveles. Pradėdami eksploatuoti, technikai turėtų patikrinti eigos laiką, solenoidinio vožtuvo suderinamumą ir veikimo kryptį, kuri yra saugi. Per šešis mėnesius trunkantį periodinį patikrinimą paprastai reikia pakartotinai priveržti tvirtinimo varžtus, tikrinti oro linijos filtrus ir rankiniu būdu išbandyti rankinį nepaisymo mechanizmą. Įrenginiams, dirbantiems smėlėtose arba didelės drėgmės zonose, yra alsavimo angos su hidrofobiniais filtrais. Kai reikalinga priežiūra, sandariklio pakeitimo rinkiniai turi tiksliai atitikti angos skersmenį ir techninės priežiūros terpės medžiagų suderinamumą. Šių nurodymų nesilaikymas žymiai sutrumpina tarnavimo laiką.
Patikimas įjungimo veikimas nepasiekiamas vien tik projektuojant – tai reikalauja kruopštaus patikrinimo. Išsamus vidinis bandymų centras apima kompiuteriu valdomus ciklo testerius, aplinkos kameras, skirtas šiluminio šoko modeliavimui, ir helio nuotėkio aptikimo sistemas sandariklių vientisumui patvirtinti. Hidrauliniai sprogimo bandymo stendai patvirtina korpuso konstrukcijos tvirtumą esant dviem šimtams procentų vardinio tiekimo slėgio. Kiekvienas gatavas įrenginys turi gauti unikalų serijos numerį, susietą su kiekvieno bandymo parametro skaitmeniniais įrašais. Tokia infrastruktūra kartu su statistine kokybės kontrole pašalina galutinių vartotojų spėliones dėl produkto patikimumo. Pažymėtina, kad kai gamintojas investuoja į tokią pažangią bandymo įrangą, tai tiesiogiai reiškia mažesnius lauko gedimų rodiklius ir didesnį procesų prieinamumą gamyklos operatoriams.
Kita paleidimo technologijos riba yra skaitmeniniai dvyniai – virtualios kopijos, imituojančios nusidėvėjimo progresavimą naudojant realiojo laiko apkrovos duomenis. Integruodami sukimo momento jutiklius ir padėties grįžtamąjį ryšį su debesų analize, turto valdytojai gali numatyti likusį naudingo tarnavimo laiką ir suplanuoti techninę priežiūrą planuojamų apyvartų metu. Šis perėjimas nuo reaktyviosios prie nuspėjamosios priežiūros sumažina atsarginių dalių sąnaudas ir pašalina atsitiktinius gedimus. Tačiau pagrindinis mechaninis pavaros tvirtumas išlieka būtina sąlyga. Joks skaitmeninis intelektas negali išgelbėti nepakankamai suprojektuoto gaminio, kuris kenčia nuo greito sandariklio irimo arba krumpliaračio susidėvėjimo. Todėl mechaninio tobulumo ir išmaniosios diagnostikos konvergencija apibrėžia aukščiausios kokybės pramoninių vožtuvų ir pavarų pakopą.
Vertinant tiekėjus naujiems projektams ar modernizavimo kampanijoms, šie techniniai kriterijai padeda užtikrinti ilgalaikį pasitenkinimą:
Konkurencingoje skysčių kontrolės aplinkoje gamintojo vidinė disciplina lemia produkto nuoseklumą. Įmonės, derinančios didelio tikslumo CNC apdirbimą su išsamiomis surinkimo procedūromis, gamina paleidimo įtaisus su minimaliu sukimo momento sklaida ir pailgina sandariklio tarnavimo laiką. Be to, prieš parduodant teikiamos inžinerinės konsultacijos, įskaitant sukimo momento skaičiavimus, taikymo rizikos analizę ir suderinamumo su aplinka peržiūras, suteikia klientams daug naudos. Pagalba po pardavimo turi apimti aiškius montavimo vadovus, nuotolinį trikčių šalinimą ir greitą atsarginių dalių logistiką. Tokia visapusiška paslaugų filosofija išskiria rimtus gamintojus nuo prekių surinkėjų.
Taizhou Juhang Automation Equipment Technology Co., Ltdyra šio integruoto požiūrio pavyzdys. Turėdama tvirtą techninį pagrindą, apimantį vožtuvų automatizavimo sprendimų tyrimus, plėtrą ir gamybą, įmonė valdo didelio tikslumo CNC apdirbimo įrangą ir sudėtingą testavimo infrastruktūrą. Pažangus gaminio eksploatacinių savybių tikrinimo ir bandymų centras, suporuotas su tvirta kokybės valdymo sistema ir viduje gerai užsakytu detaliu valdymu, užtikrina JUHANG įjungimo įtaisų patikimumą įvairiuose pramonės sektoriuose. Šis įsipareigojimas vykdyti sistemingą kokybės kontrolę ir inžinerijos meistriškumą leidžia jiems tapti patikimu partneriu projektams, kuriems reikalingas ilgalaikis ir saugus įjungimas.
Pramonėms ir toliau automatizuojant ir skaitmeninant, esminė gerai suprojektuota veiklapneumatinė pavaranesumažės. Vietoj to, tikslios mechanikos, griežtų vidinių bandymų ir atsakingos techninės pagalbos derinys apibrėžia naują proceso patikimumo standartą. Skysčių valdymo įrangą nurodantiems specialistams patariama teikti pirmenybę tiekėjams, kurie demonstruoja skaidrius kokybės duomenis ir ilgalaikį komponentų atsekamumą – požymius, kurie tiesiogiai koreliuoja su mažesnėmis bendromis nuosavybės sąnaudomis ir saugesnėmis operacijomis.
