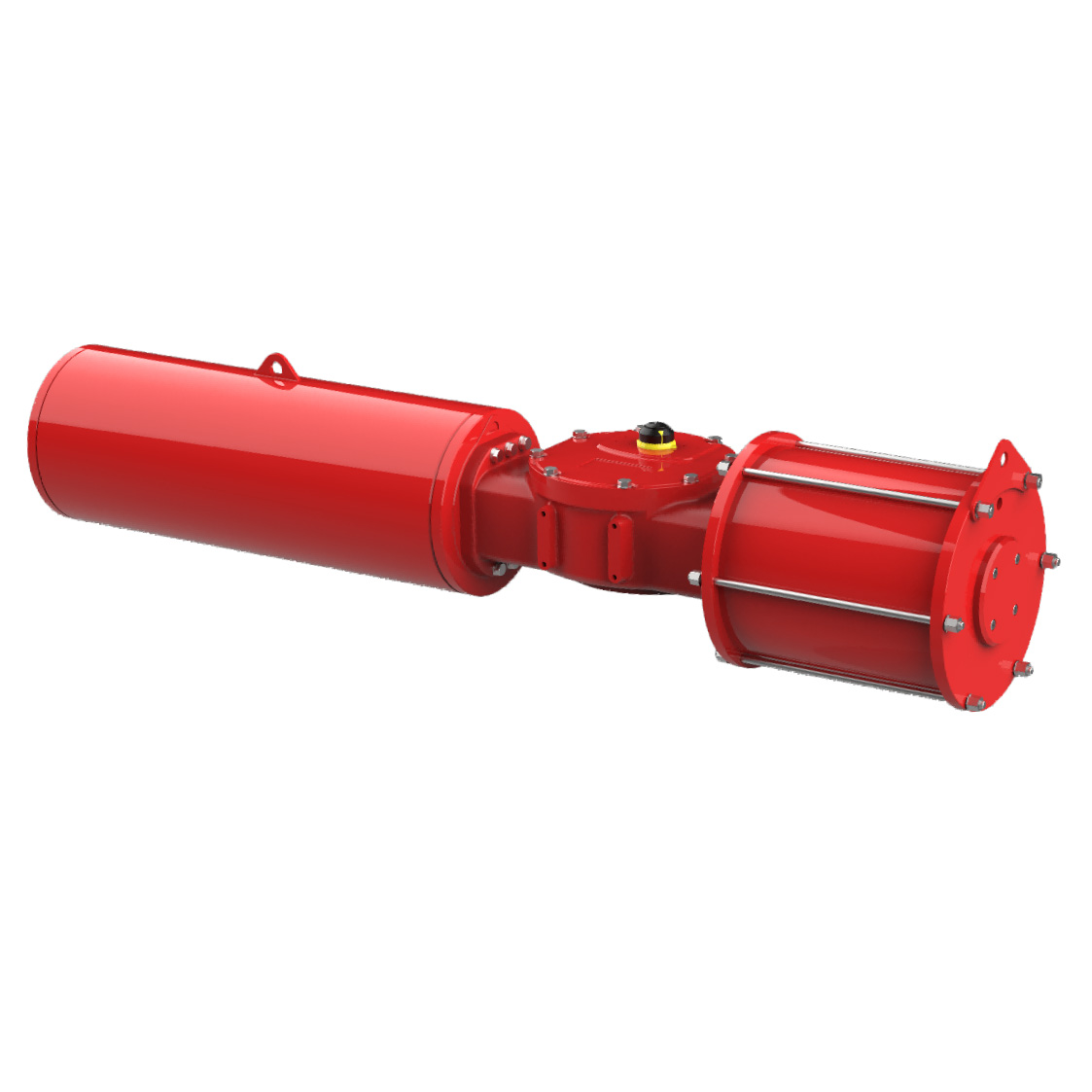

Sunkiųjų škotų jungo pavara, yra tam tikra kampinė smūgio stūmoklis pneumatinė pavara, jungos tipo pneumatinė pavaros konstrukcija yra subtili ir kompaktiška, tvirta ir patvari, tinkama rutuliniams vožtuvams, drugelių vožtuvams, kištukų vožtuvams ir kitiems vožtuvams, taikomiems iki 90 ° kampo išjungimo ar reguliavimo valdymo kampo.
1.Produkto įvadas
Škotijos jungo pavaros pirmiausia automatizuoja vožtuvų operacijas. Jie efektyviai konvertuoja tiesinį judesį į sukimosi judesį. Pagrindinį škotų jungos mechanizmą sudaro slenkantis blokas, kuris juda fiksuotame jungtyje. Ši stumdomojo bloko ir jungos sąveika yra labai svarbi pavaros veikimui. Kai stūmoklis juda, jis stumia stumdomą bloką išilgai jungo, sukurdamas sukimosi judesį. Šis dizainas leidžia sklandžiai ir kontroliuojamai įjungti.
2. Produkto parametras (specifikacija)
Modelis: JHD serija
Pavasario pabaigos išvesties sukimo momentas: 424N.M - 81421N.M
Struktūra: škotų jungas
Taikymas: rutulinis vožtuvas, drugelio vožtuvas, kištuko vožtuvas ir kiti vožtuvai
Oro tiekimo slėgis: 3 - 8 juosta
Cilindro medžiaga: anglies plienas
Centrinės kūno medžiaga: elastingas geležis arba anglies plienas
Oro šaltinio valdymas: Per filtruojamą suslėgtą orą nereikia tepalo aliejaus, alyva turi tikti NBR suteptos būklės.
Taikoma aplinkos temperatūra:
Standartas -20 ℃ ~ 80 ℃
Žema temperatūra -40 ℃ ~ 80 ℃
Aukšta temperatūra -15 ℃ ~ 150 ℃
Flanšo standartas: ISO 5211
Pasukite insultą: 90 ° (+/- 5 °)
Aptarnavimo gyvenimas: Pasak EN 15714-3
3.Produkto funkcijos
„Scotch Joke“ pneumatinė pavara Dvigubai veikianti JHD2E0410YS turi žemiau pateiktas charakteristikas:
● Struktūra: sunkiųjų škotų jungos pavasario grąžinimo tipas.
● Maža trintis, ilgas tarnavimo laikas pagal EN 15714-3.
● Taikomi ant kampinių taktų vožtuvų, rutulinių vožtuvų, drugelių vožtuvų, kištukų ir kitų vožtuvų.
● Montavimo flanšas pagal ISO 5211.
● Aukštos kokybės kaliojo geležies arba anglies plieno paviršiaus dangos dažymas.
● Gautas sertifikatas: ATEX, EAC, CE, SIL3, ISO9001: 2015 sertifikatas.
● Aukščiausios klasės produktai, puikios kokybės, išsami sertifikavimo sistema.
● Visi gamyklos produktai atlieka griežtą bandymą, kiekvienas asmuo yra pažymėtas stebėjimo kodu, kad būtų galima greitai identifikuoti ir išsamią stebėjimo paslaugą.
● Funkcinis modulinis: pneumatinis modulinė, pavasario modulinė, korpuso pavara modulinė ir kt., Visus modulius galima surinkti ir pakeisti vienas su kitu; Padaryti produktą stabilesnį našumą ir lengviau prižiūrėti.

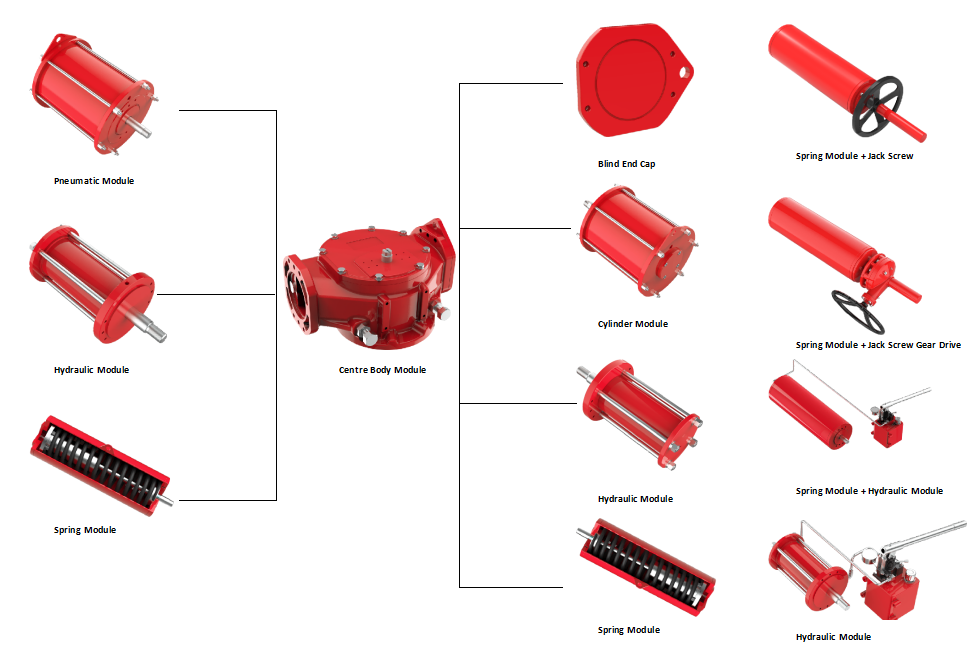

4.Modulės parinktis
DUK
Kl.: Ar esate gamintojas, ar prekybos įmonė?
A: Mes esame gamintojas, kuris daugiau nei 20 metų specializuojasi pneumatinių pavarų ir pavarų operatorių, Taizhou, Zhejiang provincijoje, Kinijoje.
Kl.: Jei mane domina jūsų sunkiųjų škotų jungo pavara, kada galiu gauti jūsų citatą?
A: Į visus jūsų užklausas bus atsakyta per 24 valandas.
Kl.: Ar galite gaminti pagal paties kliento techninius brėžinius?
A: Taip, mes siūlome individualizuotą pritaikymo paslaugą.
